آشنایی با 11 سر فنر دستگاه فنر برقی برای لوله بازکنی

نقش مهندسی‌شده سر فنر در عملیات لوله بازکنی با دستگاه فنرزن برقی

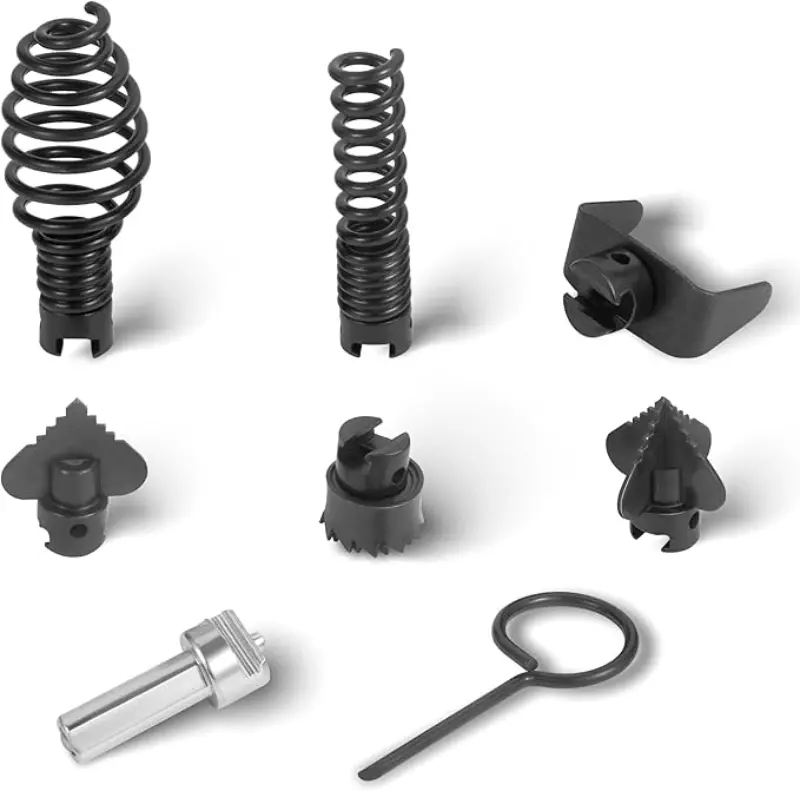

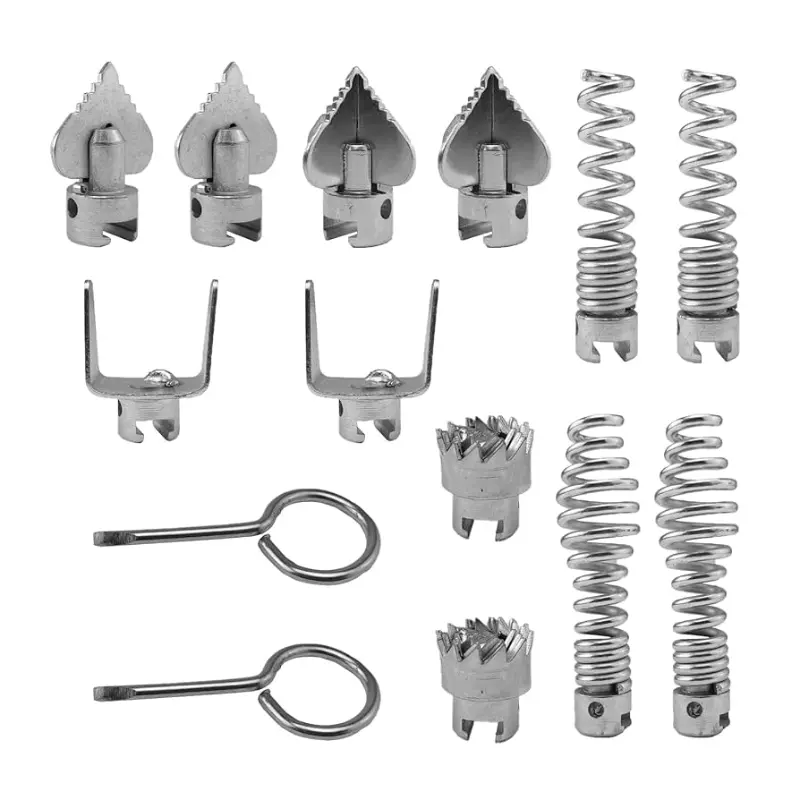

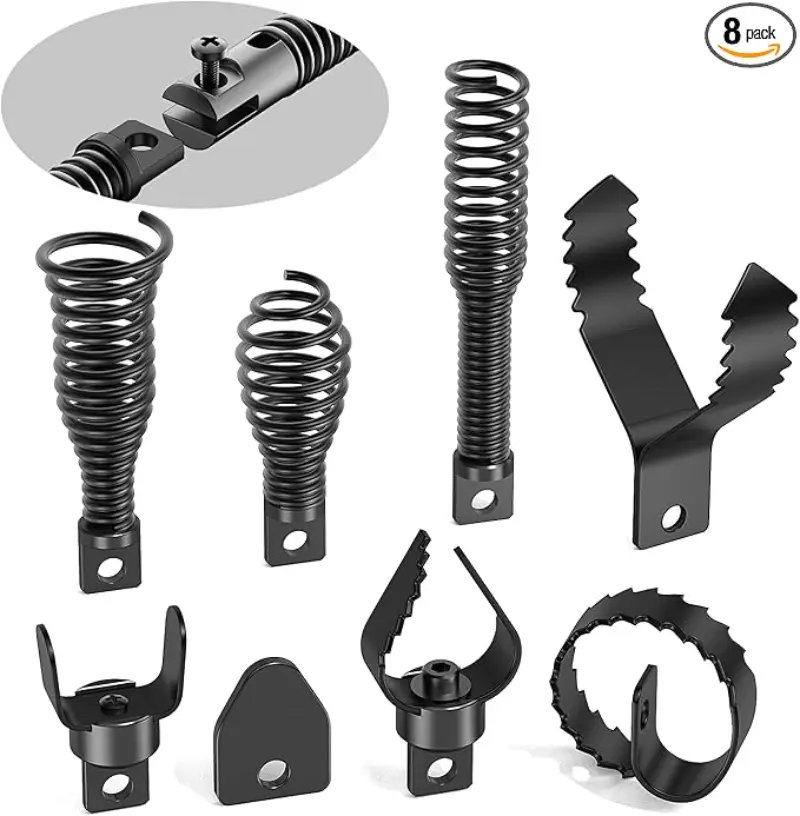

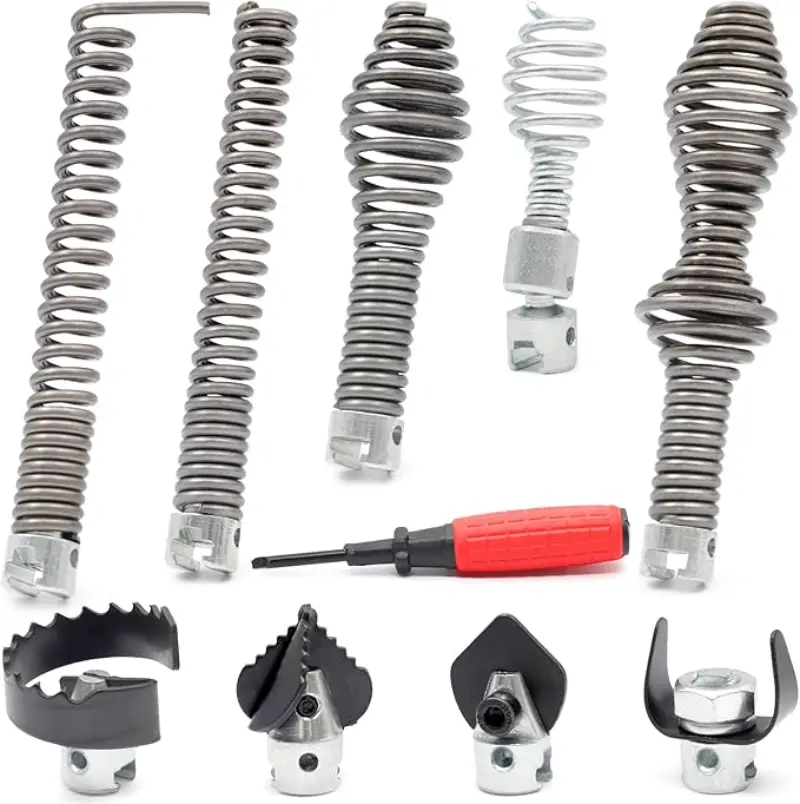

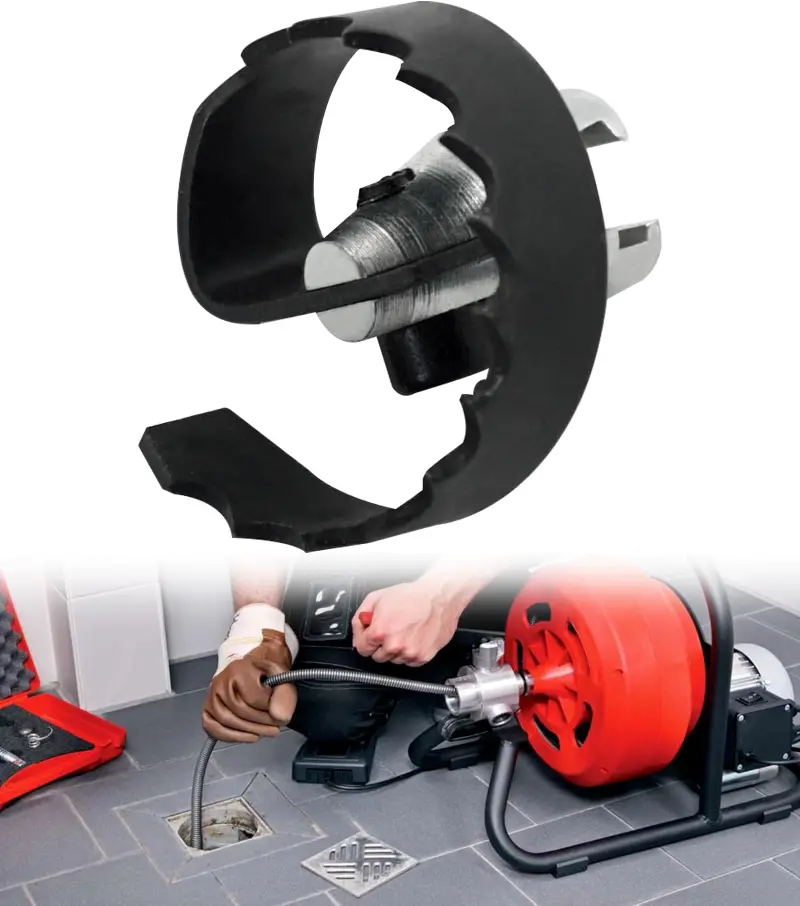

سر فنر یا اتصال برش، قطعه‌ای با طراحی مهندسی تخصصی است که در انتهای کابل فنر دستگاه لوله بازکن برقی نصب می‌شود و وظیفه اصلی آن، نفوذ، تخریب، برش، سست‌سازی، یا جمع‌آوری عامل گرفتگی در مسیر فاضلاب است. این قطعه، رابط عملیاتی بین نیروی مکانیکی تولید شده توسط موتور و موانع فیزیکی موجود در لوله است. عملکرد مؤثر دستگاه لوله بازکنی برقی، که قادر به رفع گرفتگی‌های شدید و عمیق است، به طور مستقیم به انتخاب صحیح و استراتژیک این سرهای تخصصی وابسته است.

تمایز اساسی میان فنر برقی و انواع فنرهای دستی یا دریلی، در توانایی دستگاه برقی برای اعمال گشتاور و سرعت چرخشی بالا و کنترل‌شده است. این امکان فنی باعث می‌شود که متخصصان بتوانند از سرهای فنری بزرگ‌تر، سخت‌تر و تهاجمی‌تر نظیر مدل‌های الماسی یا ریشه‌بر استفاده کنند. این توانایی دستگاه برقی در تأمین نیروی کنترل‌شده، باعث ارتقاء عملکرد سرهای فنر از حالت صرفاً چنگکی یا پیشرو، به حالت‌های ساینده و خردکننده قدرتمند شده است. این امر به متخصص لوله بازکن اجازه می‌دهد تا با گرفتگی‌های پیچیده و متراکمی که در عمق بالا و با سختی بسیار زیاد (مانند مصالح ساختمانی) ایجاد شده‌اند، مقابله کند. بنابراین، تخصص در عملیات فنر برقی، بیش از هر چیز، در گرو مهارت در تشخیص نوع گرفتگی و به کارگیری درست سر فنر تخصصی مناسب است. در این گزارش، سرهای فنر در سه دسته‌بندی عملیاتی اصلی بررسی می‌شوند: خردکننده و ساینده (تهاجمی)، برشی و الیاف‌بر، و تمیزکننده و رسوب‌زدا.

سر فنر تهاجمی و خردکننده: اصول تخریب مکانیکی گرفتگی‌های سخت

این دسته از سر فنرها برای مواجهه با موانع سخت و جامدی طراحی شده‌اند که نیازمند نیروی فشاری بالا و سایش متمرکز برای شکستن ساختار ماده هستند.

۱. سر فنر الماسی (Diamond Drill Head)

سر فنر الماسی به عنوان یکی از محکم‌ترین و بهترین سرهای فنر موجود در نظر گرفته می‌شود. کاربرد تخصصی این مدل، مقابله با سخت‌ترین مواد جامد و غیرقابل انعطاف است. این موارد شامل آجر، سنگ، قطعات سیمانی کوچک، یا رسوبات کلسیمی شدید و بسیار کهنه می‌باشد. مکانیسم عملکرد این سر فنر مبتنی بر سایش و خردکنندگی (Crushing) است. سر فنر الماسی با استفاده از گشتاور بالای دستگاه برقی، به سادگی در اجسام سفت نفوذ کرده و آن‌ها را به قطعات کوچک‌تری تبدیل می‌کند (Fragmenting) تا قابلیت شستشو و دفع پیدا کنند.

استفاده از سر فنر الماسی، به دلیل توان تخریبی بسیار بالا، نیازمند بالاترین سطح کنترل اپراتوری است. در حالی که نیروی مکانیکی دستگاه برقی، قابلیت‌های تهاجمی این سر فنر را تقویت می‌کند، اعمال این نیرو باید به صورت تدریجی انجام پذیرد. افزایش ناگهانی سرعت در هنگام برخورد با یک جسم سخت غیرقابل عبور می‌تواند منجر به بازخورد مکانیکی (Kickback) شدید در فنر، خطر شکستن فنر در عمق، یا حتی مهم‌تر، آسیب جدی به جداره لوله (به‌ویژه لوله‌های پلاستیکی یا چینی توالت فرنگی) شود. از این رو، این ابزار تهاجمی از مفهوم “نیروی تدریجی” بهره می‌برد، نه “سرعت بالا”. متخصصان باید شروع عملیات را با دور موتور بسیار پایین آغاز کرده و سرعت را به صورت کنترل‌شده و مرحله‌ای افزایش دهند تا نیروی لازم برای خرد کردن ماده به دست آید.

۲. سر فنر نیزه‌ای (Spear-shaped Head)

سر فنر نیزه‌ای برای نفوذ در موانع فشرده و متراکم، طراحی شده است. کاربرد تخصصی آن شامل نفوذ در موادی مانند ماسه، خاک سفت شده، و لایه‌های ضخیم و انباشته رسوبی است که به مرور زمان متراکم و سخت شده‌اند. مکانیسم عملکرد این سر فنر متکی به طراحی تیز و مخروطی آن است که به آن اجازه می‌دهد با کمترین مساحت تماس، حداکثر فشار را اعمال کرده و در ماده فشرده فرو رود. هدف اصلی در اینجا، سست کردن و شکستن ساختار دانه‌ای ماده گرفتگی است تا پس از آن بتواند به وسیله جریان آب یا چرخش فنر به سمت چاه هدایت شود. تفاوت کلیدی آن با سر فنر الماسی در این است که نیزه‌ای برای نفوذ در ساختارهای دانه‌ای و توده‌ای (مانند خاک یا رسوبات سیمانی اولیه) مناسب است، در حالی که الماسی برای تخریب ساختارهای کریستالی و سخت (مانند سنگ) کاربرد دارد.

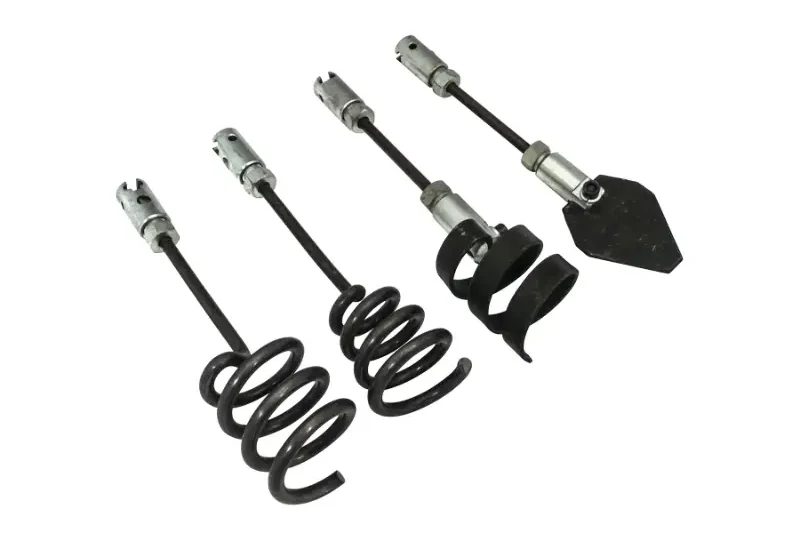

۳. سر فنر قلمی و مته‌ای (Chisel and Drill Heads)

در کنار مدل‌های اصلی، سایر سرهای تهاجمی نیز برای اهداف خاص استفاده می‌شوند. سر فنر قلمی کاربرد مستقیم در خرد کردن رسوبات و اجسام سخت دارد. همچنین، مدل مته‌ای گرد (یا مارپیچ تک رشته‌ای) برای پاکسازی رسوبات ماسه‌ای، لجن و گل ته مانده که در کف لوله‌ها جمع شده‌اند، به کار می‌رود. مارپیچ تک رشته‌ای همچنین برای باز کردن موانع سخت مانند تکه‌های سنگ به کار گرفته می‌شود.

سرهای برشی و الیاف‌بر: استراتژی مقابله با مواد نرم و ارگانیک

این دسته از سرهای فنر برای بریدن، تکه‌تکه کردن، و خروج موادی طراحی شده‌اند که ماهیت نرم، فیبری یا الیافی دارند.

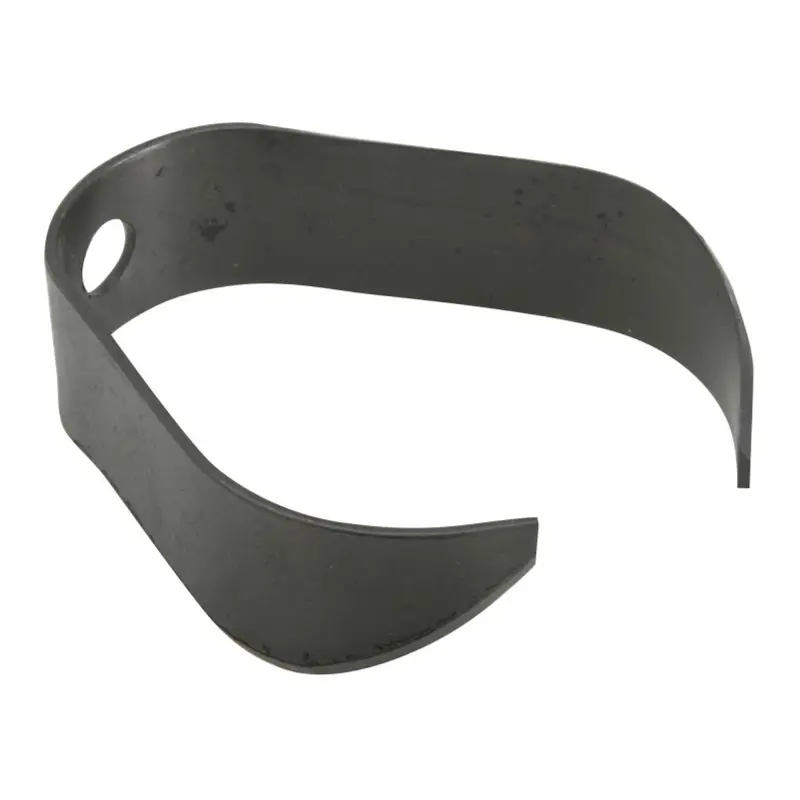

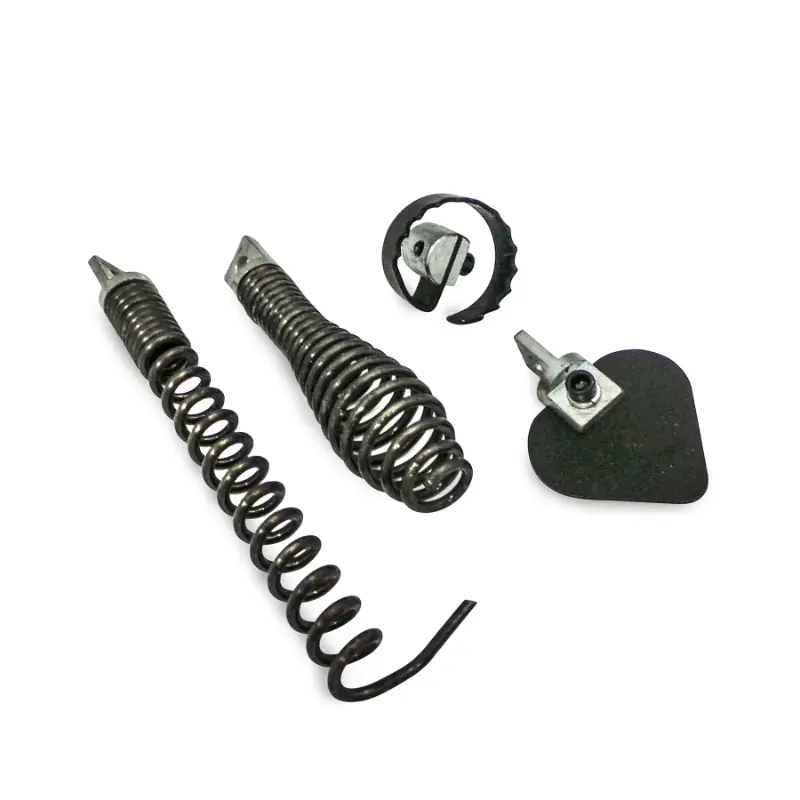

۴. سر فنر چاقویی (Knife Model)

سر فنر چاقویی با لبه‌های تیز طراحی شده است تا مواد الیافی را در حین چرخش، به قطعات کوچک تقسیم کند. کاربرد تخصصی این مدل شامل حذف توده‌های الیاف، پارچه، دستمال کاغذی، و موادی است که در لوله گیر کرده و باعث گرفتگی شده‌اند. این عملکرد برشی (Cutting) اهمیت فوق‌العاده‌ای در فاضلاب سرویس‌های بهداشتی دارد، زیرا انداختن مواد بهداشتی یا دستمال توالت، از شایع‌ترین عوامل انسداد در این بخش‌ها است. با تقسیم این مواد به قطعات کوچک، امکان عبور آن‌ها از مسیر لوله فراهم می‌شود.

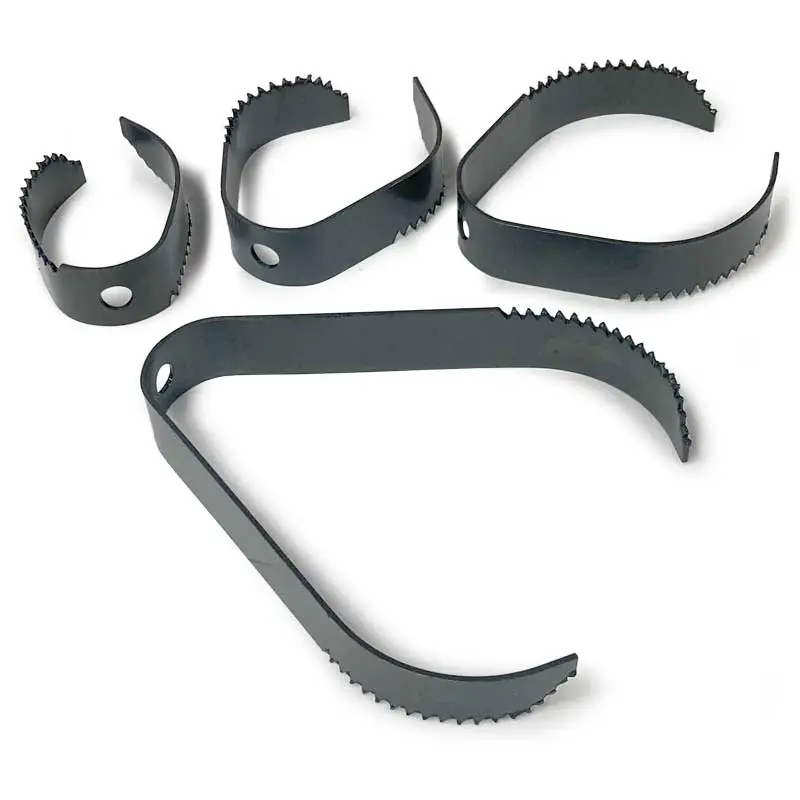

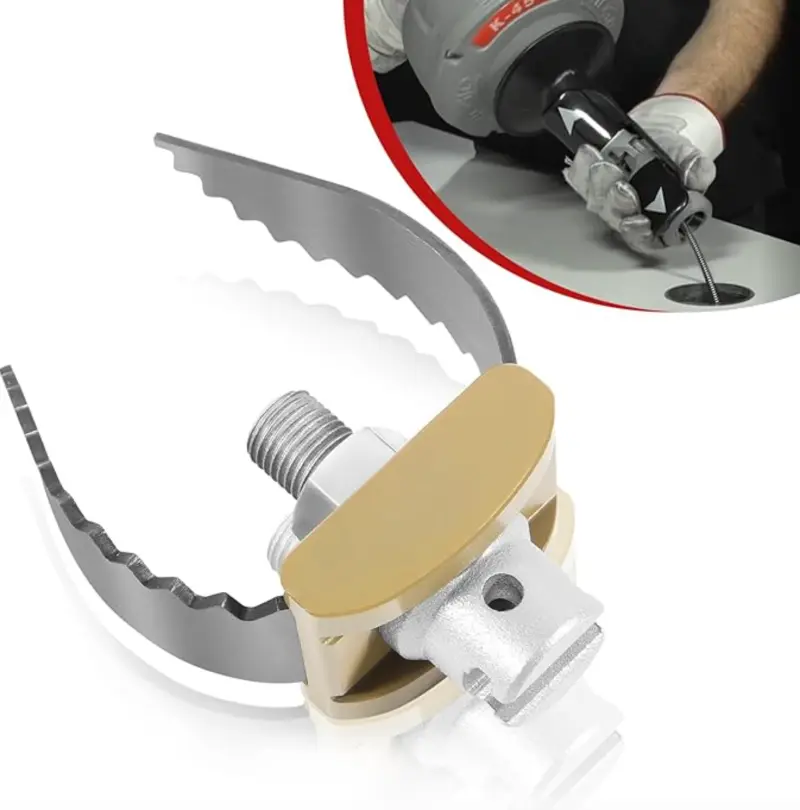

۵. سر فنر ریشه‌بر (Root Cutter Head)

گرفتگی ناشی از نفوذ ریشه‌های درختان به داخل لوله‌های فاضلاب، به‌ویژه در لوله‌های قدیمی چدنی، یکی از مقاوم‌ترین انواع انسداد محسوب می‌شود. سر فنر ریشه‌بر برای بریدن و آسیاب کردن این ریشه‌های فیبری و الیاف‌دار طراحی شده است. این ابزار دارای تیغه‌های تخصصی یا پره‌های برشی است که با قدرت و سرعت چرخش دستگاه برقی، ساختار ریشه‌ها را تخریب کرده و راه عبور فاضلاب را باز می‌کند. برخی مدل‌های خاص مانند “ریشه‌بر کج بیلی” دارای طراحی بهینه برای بریدن ریشه‌های مسدود کننده هستند.

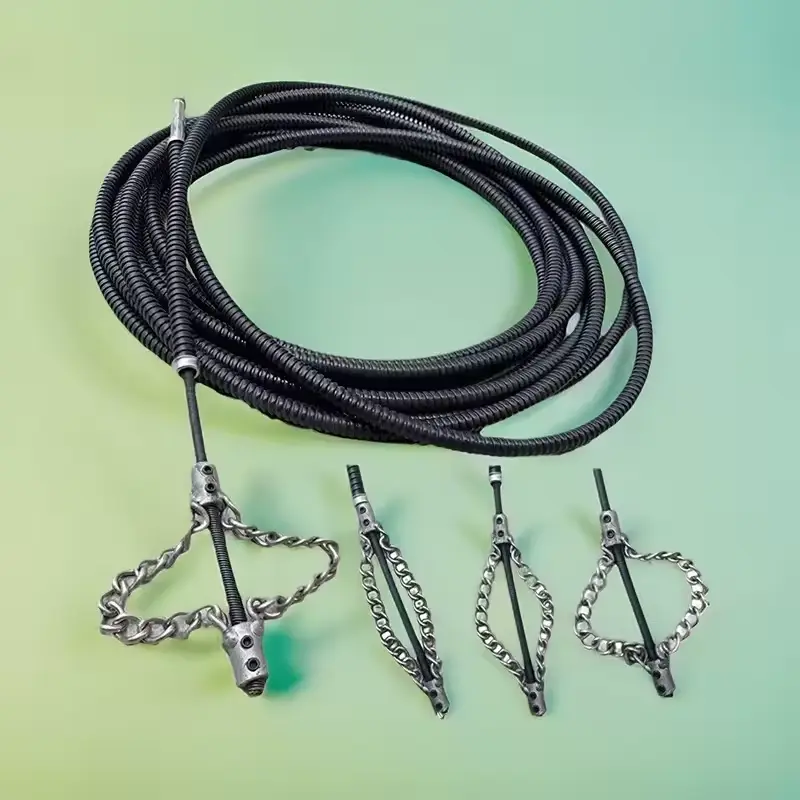

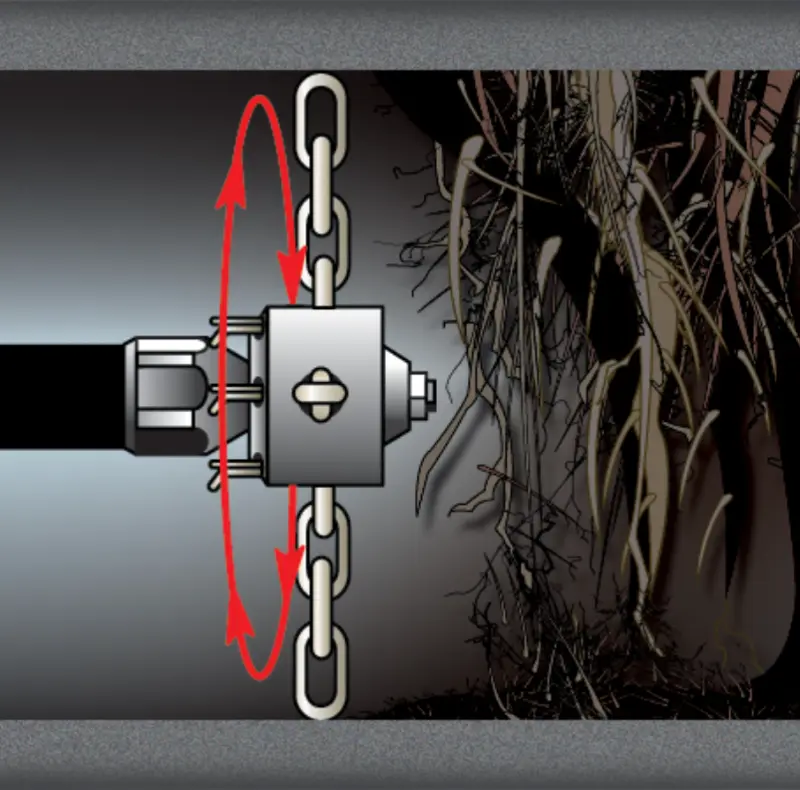

۶. سر فنر زنجیری (Chained Head)

سر فنر زنجیری دارای یک ساختار تخصصی است که از یک سری زنجیرهای کوچک متصل به سر مرکزی تشکیل شده است. کاربرد اصلی این مدل شکستن یخ‌زدگی لوله‌های فاضلاب یا آب است. مکانیسم عملکرد این ابزار مبتنی بر ابرسایش ضربه‌ای و مداوم است. در حین چرخش، زنجیرها به جداره داخلی لوله ضربه زده و سایش ایجاد می‌کنند. این انتخاب ابزار از نظر فنی هوشمندانه است؛ زیرا یخ، برخلاف سنگ، سخت نیست اما حجیم و یکپارچه است. زنجیر با توزیع ضربه به صورت مداوم، از گیر کردن (Locking) فنر در تکه‌های بزرگ یخ جلوگیری کرده و ساختار یخ را به آرامی تخریب می‌کند. این سر فنر یک ابزار مهندسی شده برای مقابله با گرفتگی‌هایی است که نیازمند “تغییر فاز” ماده انسداد (تبدیل یخ جامد به ذرات کوچک قابل شستشو) هستند.

سرهای تمیزکننده و رسوب‌زدا: بازیابی ظرفیت جریان (Polishing Function)

پس از رفع گرفتگی اصلی توسط سرهای تهاجمی، متخصصان از این ابزارها برای پاکسازی نهایی، از بین بردن رسوبات باقیمانده و بازیابی حداکثر ظرفیت جریان لوله استفاده می‌کنند. این فرآیند از گرفتگی مجدد در آینده جلوگیری می‌کند.

۷. سر فنر برسی (Brush Model)

سر فنر برسی از نظر ساختاری شبیه به یک برس تمیزکننده عمل می‌کند. کاربرد تخصصی آن لایه‌برداری و حذف رسوباتی نظیر چربی‌ها، لجن و موادی است که به صورت نازک اما محکم به دیواره داخلی لوله چسبیده‌اند (مانند بایوفیلم و گریس). با چرخش در داخل لوله، این سر فنر لایه‌های چربی و رسوبی را جدا کرده و باعث افزایش کارایی انتقال فاضلاب می‌شود. این مدل برای عملیات تمیزکاری و پولیش نهایی لوله ضروری است.

۸. سر فنر کوزه‌ای (Jar/Pitcher Model)

این مدل نیز مانند سر فنر برسی برای پاکسازی رسوبات و جرم‌های داخل لوله های فاضلاب استفاده می‌شود. مزیت اصلی سر فنر کوزه‌ای، انعطاف‌پذیری بالای آن است. این طراحی انعطاف‌پذیر، قابلیت پیشروی بهتر در لوله‌هایی با پیچ و خم‌های زیاد، زانوهای متعدد و اتصالات ۹۰ درجه را فراهم می‌کند، در حالی که سرهای سخت ممکن است در چنین مسیرهایی گیر کنند یا حرکت موثری نداشته باشند. بنابراین، این ابزار هم کار تمیزکاری (Scraping) و هم نقش هدایت‌کننده فنر در مسیرهای دشوار را بر عهده دارد.

۹. سر فنر اسیدی/ضد خوردگی (Acid-Resistant Head)

کاربرد تخصصی این سر فنر، عملیات در لوله‌های فاضلاب توالت است که ممکن است حاوی باقی‌مانده مواد اسیدی و شیمیایی خورنده باشند. ماهیت عملیاتی این سر فنر، حفاظتی است تا تهاجمی. جنس این سر فنر (معمولاً آلیاژهای خاص یا پوشش‌های مقاوم) آن را در برابر خوردگی ناشی از مواد شیمیایی که ممکن است پیش از مداخله متخصص توسط ساکنین استفاده شده باشد، مقاوم می‌سازد. استفاده از فنر و سر فنر معمولی در محیط اسیدی، خطر تضعیف ساختاری فنر و در نهایت شکستن آن را در عمق لوله افزایش می‌دهد. بنابراین، وجود سر فنر ضد خوردگی نشان‌دهنده لزوم تطابق ابزار با محیط‌های عملیاتی ثانویه و تأمین ایمنی ابزار و فرایند است.

ابزارهای کمکی و اتصالی: لجستیک عملیات در عمق بالا

عملیات لوله‌بازکنی برقی به دلیل قابلیت دسترسی به عمق‌های بالا، نیازمند ابزارهای تخصصی برای مدیریت کابل، اتصال مطمئن و بازیابی تجهیزات احتمالی است.

۱۰. سر فنر اتصال میله فنری (Spring Rod Coupler)

فنرهای دستگاه برقی اغلب به صورت رشته‌های ماژولار با متراژ مشخص عرضه می‌شوند. برای دسترسی به گرفتگی‌های بسیار عمیق، نیاز به اتصال چند رشته فنر به یکدیگر است. سر فنر اتصال میله فنری (که به آن سرفنر اتصالی نیز گفته می‌شود)، اتصال مکانیکی مطمئن دو یا چند قطعه فنر را فراهم می‌کند. این کوپلرها حیاتی هستند زیرا تضمین می‌کنند که نیروی گشتاور تولید شده توسط موتور به طور مؤثر و بدون اتلاف نیرو در طول مسیر طولانی فنر منتقل شود. کیفیت اتصال از اهمیت بالایی برخوردار است، زیرا هرگونه ضعف مکانیکی در این نقطه تحت فشار، می‌تواند منجر به جدا شدن قطعات و پیچیدگی عملیات گردد.

۱۱. سر فنر ابزارگیر (Tool Retriever Head)

سر فنر ابزارگیر یکی از مهم‌ترین ابزارهای لجستیکی در عملیات‌های فنی پیچیده است. کاربرد اصلی آن، بازیابی و خروج ابزارهای مختلفی است که ممکن است در حین عملیات داخل لوله جامانده باشند، یا در شرایط بحرانی‌تر، بازیابی فنرهای شکسته شده یا سرهای فنری که در عمق لوله جدا شده‌اند. مکانیسم عملکرد این ابزار، که معمولاً شامل چنگک یا قلاب‌های قوی است، برای درگیر شدن و گرفتن اشیای جامانده طراحی شده است. نیاز به این ابزار، ماهیت پر ریسک و تخصصی بودن عملیات فنر زنی عمیق را تأیید می‌کند.

پروتکل انتخاب و ملاحظات ایمنی عملیاتی سرهای فنر برقی

انتخاب سر فنر یک فرآیند تصمیم‌گیری فنی است که بر اساس شناخت دقیق گرفتگی و ابعاد لوله انجام می‌شود. اجرای صحیح این عملیات نیازمند مهارت بالا و رعایت دقیق پروتکل‌های ایمنی است.

راهنمای گام به گام انتخاب سر فنر

انتخاب سر فنر باید بر اساس دو پارامتر اصلی انجام پذیرد:

الف. تشخیص نوع گرفتگی: متخصص باید ابتدا نوع ماده مسدود کننده را تعیین کند؛ آیا جسم سخت (مانند سنگ و آجر)، الیافی (مانند مو و پارچه)، چربی یا ریشه است. بر این اساس، سر فنر مناسب از میان خردکننده (الماسی/نیزه‌ای)، برشی (چاقویی/ریشه‌بر)، یا تمیزکننده (برسی/کوزه‌ای) انتخاب می‌شود.

ب. تطابق با قطر لوله و فنر: قطر فنر و سر فنر باید با قطر داخلی لوله تناسب داشته باشد. فنرهای ۱۶ میلی‌متری عموماً برای لوله‌های ۵۰ میلی‌متر (مانند سینک آشپزخانه یا روشویی) استفاده می‌شوند، در حالی که فنرهای ۲۲ میلی‌متری برای لوله‌های ۷۵ میلی‌متر و بزرگ‌تر (مانند فاضلاب اصلی ساختمان) کاربرد دارند. استفاده از فنر ۲۲ میلی‌متری در لوله‌های کوچک‌تر خطر گیر کردن و عدم امکان خروج فنر را به شدت افزایش می‌دهد.

ملاحظات دینامیک سرعت و گشتاور

استفاده از دستگاه فنر برقی با سر تخصصی، نیازمند مدیریت دقیق انرژی است. این دستگاه یک سیستم مکانیکی قوی است که خطاهای عملیاتی را نادیده نمی‌گیرد.

• شروع با دور پایین: هنگام وارد کردن سر فنر به داخل لوله و در لحظه تماس اولیه با مانع، موتور باید حتماً روی دور بسیار پایین روشن شود.
• افزایش تدریجی سرعت: دور موتور باید تنها پس از نفوذ اولیه سر فنر و برای اعمال فشار فزاینده بر گرفتگی‌های متراکم و سخت، به صورت تدریجی افزایش یابد.
• مدیریت خطر: تنظیم موتور بر روی سرعت‌های خیلی بالا، به ویژه هنگام برخورد سر فنر با موانع غیرقابل عبور یا در هنگام فرآیند بازگرداندن فنر، خطر پیچ خوردگی شدید فنر را به همراه دارد که می‌تواند باعث آسیب جدی به اپراتور یا تجهیزات شود. مهارت اپراتور نه تنها در انتخاب ابزار، بلکه در توانایی او برای “احساس” نوع گرفتگی از طریق بازخورد مکانیکی فنر و تنظیم لحظه‌ای دور موتور است. برای جلوگیری از گیر کردن سر فنر، فرستادن و جمع کردن فنر باید با دست و با هدایت آهسته انجام شود و صرفاً نباید بر مکانیسم جمع کننده دستگاه تکیه کرد.

اهمیت پروتکل تمیزکاری نهایی

پس از رفع موفقیت‌آمیز گرفتگی اصلی، متخصصان توصیه می‌کنند که فنر با سر فنر برسی یا کوزه‌ای مجدداً در لوله چرخانده شود تا هرگونه رسوبات چسبیده به دیواره‌ها کاملاً لایه‌برداری و تمیز شود. در نهایت، ریختن مقداری آب در لوله برای شستشوی نهایی و هدایت کامل جرم‌ها و رسوبات سست شده به خارج از مجرا ضروری است.

جدول مرجع انتخاب سر فنر تخصصی بر اساس نوع گرفتگی

انتخاب سر فنر یک فرآیند استراتژیک است که بر اساس مشخصات فیزیکی ماده مسدود کننده انجام می‌گیرد. جدول زیر، مرجع انتخاب سرهای تخصصی برای دستگاه‌های فنر برقی را ارائه می‌دهد:

مرجع انتخاب و عملکرد سرهای فنر تخصصی دستگاه‌های فنر برقی:

نتیجه‌گیری: انتخاب هوشمندانه ابزار، ضامن کارایی و ایمنی

موفقیت در عملیات لوله بازکنی تخصصی با دستگاه فنر برقی، فراتر از صرفاً داشتن یک دستگاه قدرتمند، به انتخاب استراتژیک سر فنر مناسب و مدیریت نیروی خروجی دستگاه بستگی دارد. سرهای فنر تهاجمی مانند الماسی، توانایی تخریب بی‌نظیری در برابر مصالح ساختمانی و سنگ دارند؛ با این حال، استفاده ناصحیح یا با سرعت بالا از این ابزارها، تضادی جدی میان “قدرت تهاجمی” و “حفاظت از زیرساخت” ایجاد می‌کند، زیرا می‌تواند به جداره لوله‌های حساس (مانند PVC یا اتصالات چینی توالت) آسیب برساند. این تقابل مکانیکی، نیاز به مهارت فنی سطح بالا در مدیریت انرژی و اجرای پروتکل‌های ایمنی عملیاتی را دوچندان می‌سازد.

به طور کلی، هر سر فنر برای یک نوع ماده یا موقعیت عملیاتی خاص بهینه شده است؛ از این رو، فنر برقی باید با مجموعه کاملی از این سرهای تخصصی به کار گرفته شود. با توجه به افزایش عمق شبکه‌های فاضلاب و پیچیده‌تر شدن گرفتگی‌ها (به‌ویژه نفوذ ریشه و انباشت رسوبات سخت)، اهمیت ابزارهای لجستیکی مانند سرهای اتصال میله فنری و سرهای مقاوم در برابر سایش (مانند الماسی) برای حفظ پایداری و دسترسی فنر در متراژهای بالا، در آینده بیش از پیش افزایش خواهد یافت. انتخاب هوشمندانه ابزار، تضمین‌کننده رفع کامل گرفتگی و در عین حال حفظ سلامت زیرساخت‌های لوله‌کشی فاضلاب است.
